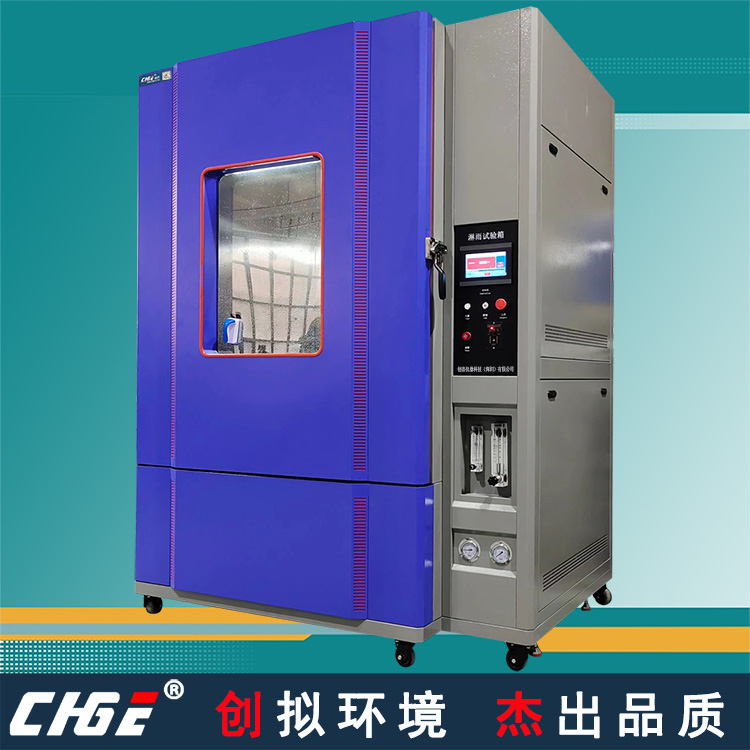

箱式淋雨试验箱技术资料
LX-010
产品简介
本设备适用于电子电工、汽车摩托车零部件外壳和密封件在淋雨条件下，其外壳防止雨水渗透能力或遭到淋雨时或之后的工作性能良好的试验。
本设备内胆、外壳均采用优质不锈钢制成，大面积玻璃观察窗，外型美观。转盘和喷杆电机均采用进口电机，转速可按用户需要自行调节。具有良好的安全保护功能。
产品主要性能
本设备主要由箱体、喷淋系统及控制系统组成。箱体的内外材质均采用优质不锈钢板，大面积玻璃观察窗，外型美观。转盘和喷杆电机均采用进口电机，转速可按用户需要自行调节。具有良好的安全保护功能
该设备主要控制仪采用智能温度控制仪，人性化设计的操作方法，易学易用，并且不同功能档次的仪表操作相互兼容。输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。具备位式调节和AI人工智能调节功能，0.1级精度，多种报警模式。
产品符合标准
本设备符合标准： GB 4208-2008 IPX1～IPX4。
产品主要技术指标
|
型号规格
|
LX-010
|
|
工作室尺寸（mm）
|
1000×1000×1000
|
|
主要
试验
条件
|
IPX1
|
试验方法
|
试样置于转台上
|
|
滴水量或流量
|
1～1.5mm/min
|
|
试验持续时间
|
10min
|
|
IPX2
|
试验方法
|
试样置于倾斜15º转台上
|
|
滴水量或流量
|
3～5mm/min
|
|
试验持续时间
|
每一个倾斜位置2.5min
|
|
试样台转速
|
1r/min
|
|
IPX3
|
试验方法
|
垂直方向±60°范围淋水，最大距离
200mm
|
|
滴水量或流量
|
0.07L/min±5%
|
|
试验持续时间
|
10min
|
|
滴水量或流量
|
10 L/min±5%
|
|
试验持续时间
|
5min
|
|
每次摆动（2×120º）约需4S
|
|
IPX4
|
试验方法
|
垂直方向±180°范围淋水
|
|
滴水量或流量
|
0.07L/min±5%
|
|
试验持续时间
|
10min
|
|
每次摆动（2×360º）约需12S
|
产品主要配置
|
设备名称
|
淋雨试验箱
|
|
箱体
|
外壳材质
|
SUS304不锈钢板
|
|
内胆材质
|
SUS304不锈钢板
|
|
摆管转盘
|
不锈钢板
|
|
喷水杆
|
不锈钢管
|
|
观察窗
|
试验箱门中部设大面积玻璃观察窗
|
|
电气
控制
系统
|
控制仪
|
进口触摸屏控制仪
|
|
可编程控制器
|
与控制仪一体附加IO板
|
|
交流接触器
|
正泰
|
|
固态继电器
|
台湾阳明
|
|
中间继电器
|
欧姆龙
|
|
淋雨
系统
|
循环用水
|
不锈钢水箱和水泵
|
|
流量精度调节
|
流量调节阀
|
|
压力控制
|
水压表
|
|
电子调速器
|
调节试样架、摆管转速
|
|
大容量水泵
|
国产品牌
|
|
安全
保护
装置
|
电源超载、短路保护
|
|
接地保护
|
|
缺水保护
|
|
报警讯响提示
|
服务承诺
免费上门安装调试、培训操作人员。
产品自交付使用之日起包修壹年，但下述情况除外：
a. 需方操作失误，出现人为故障和损坏；
b. 需方将设备转交他人使用；
c. 其它不应由供货方承受服务。
d. 需方自行修改仪表参数,导致设备无法正常运行.
包修期满后提供有偿服务。
设备使用条件（用户条件）
温度：23±3℃
相对温度：≤75%RH
大气压：86～106Kpa
周围无强烈振动，无阳光直接照射或其他热源直接辐射
周围无强烈气流，当周围空气需要强制流动时，气流不应直接吹到箱体上
周围无强烈电磁场影响，周围无高浓度粉尘及腐蚀性物质，安装场地通风良好
为保护设备的正常运行和操作方便，除保持水平以外，设备与墙壁或器物之间应预留60cm间。
要求有自来水
|
