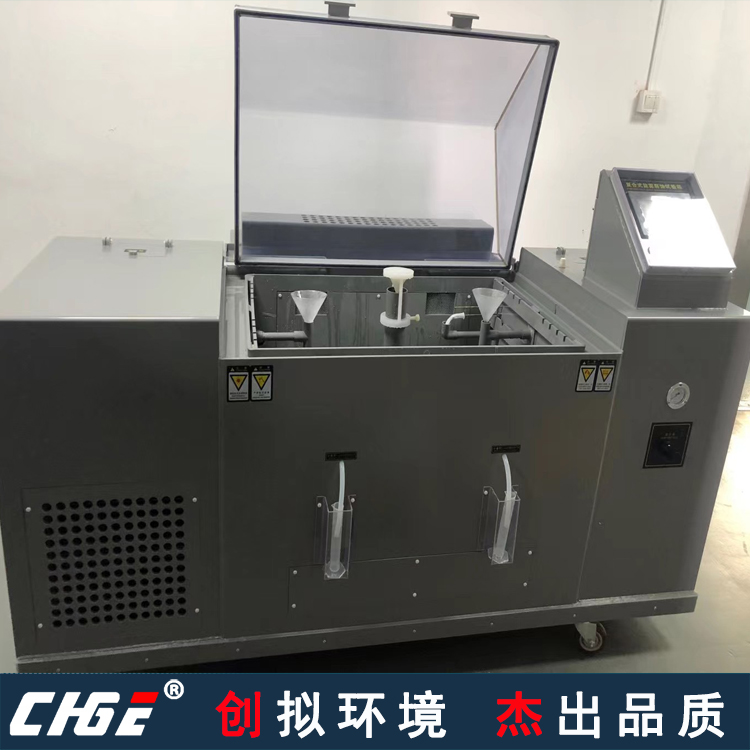

复合盐雾试验箱FYWX
当前位置:首 页 > 产品中心 > 耐气候试验箱 > 复合盐雾试验箱FYWX

复合盐水喷雾耐腐蚀试验箱,盐雾、干燥、浸渍、湿热循环实验机

复合循环盐雾试验机FYWX-系列

产品功能简介
    该试验箱突破了传统盐雾箱的概念,除具有通常盐雾箱的功能外,还结合有交变(循环)盐雾试验的功能,提供了痂状腐蚀和丝状腐蚀等试验环境,具备了干燥、湿热、浸渍、盐雾的试验环境。
    与传统盐雾箱相比,盐雾、干燥、浸渍、湿热等循环腐蚀对产品的作用更切合实际,因为产品都在干湿环境中运输、保存、使用,所以,加速试验箱应更能切合实际地,模拟这种环境,并且国外研究亦表明,循环腐蚀相对于腐蚀速率、结构、形态都非常接近于户外腐蚀,与户外腐蚀有着及好的相关性,并列入常用试验范畴,越来越完善的汽车等行业的试验都要求进行多步骤的将盐雾、干燥、浸渍、湿热结合起来循环。
能够达到的最低温度为室温,能够达到的最高温度为60℃。能够达到的最高湿度为100%,最低湿度为50%。
    循环腐蚀测试是一种比传统恒态的暴露更真实的盐雾测试。因为实际户外暴露通常包含干湿两种环境,模拟这些自然的、周期性条件,实验室加速测试才有意义。研究表明,经过循环腐蚀测试后,样品的相对腐蚀率、结构、形态和户外的腐蚀结果很相似。因此,循环腐蚀测试比传统盐雾喷淋法,更接近真实的户外暴露。它们能有效地评价很多腐蚀机制,如一般腐蚀,电化腐蚀和缝隙腐蚀等。
    循环腐蚀测试的目的是再现户外腐蚀环境的腐蚀类型。测试把样品暴露于一系列不同条件的循环环境中。 简单的暴露循环,如 Prohesion干湿交替混合盐雾试验测试,是把样品暴露在由盐雾和干燥条件组成的循环中。更复杂的汽车测试方法除了要求盐雾及干燥循环外,还要求潮湿和静置等循环。最初这些测试循环是通过人工操作来完成的,实验室操作人员把样品从盐雾喷淋箱移到潮湿试验箱,再移到干燥或静置装置等。创杰仪器采用微处理器控制的测试箱可以自动完成这些测试步骤,减少了试验的不确定性。
    采用高精度触摸屏温湿度专用智能控制器,实现对温度、湿度、浸渍、干燥的有效控制。
    两级进气减压,确保喷雾气压稳定。
    透明玻璃观察窗,结合除雾装置,方便试验过程中对试验的清晰观察。
    喷雾塔顶锥形分散器,具有盐雾导向和调节盐雾均匀性及其沉降量。
    完善的保护功能(缺水、超湿、过载等)并装置有声讯、报警、停机功能。
    对喷雾用压缩空气进行饱和处理,确保试验环境条件稳定,并有效防止喷嘴阻塞。
    参数的实现是可以连续调节的。温度可以设置,湿度可以设置,喷雾压力可调等等。控制系统及易损部件采用市面上常用的标准部件,今后容易更换。
    一次试验中可包含上述几种状况(盐雾,干燥,浸渍、潮湿)的循环组合。在每种状况的维持时间是连续可调,一旦到达设定时间,就开始进入过渡期并开始过渡期的计时。过渡期的持续时间可以用两种方式设定,(1)是人工强制设定的,如从0到30分钟。过渡期结束后开始下一状况的计时(不管真实状况是否已经达到,真实状况实现的时间限制在下条中规定)。(2)设备自动控制的,只有转换完全(真实状况已经达到)后才开始计时(但可以设定一个极限时间,如30分钟,避免过度时间太长)。以上两种过渡方式是可以选择的,例如从“喷雾”转换到“干燥”和由“干燥”转换到“潮湿”时是由人工设定过渡时间(1类过渡),而由“潮湿”转换到“喷雾”时采用后一方式(2类过渡)。

产品主要性能
操作简单方便
在一个独立的试验箱内,具有自动完成程式设定的循环试验功能,省去了人工将受试样板(件)从一个单一功能试验箱转移到另一个单功能试验箱的繁复劳动。
微处理器可以方便地设定试验程序,控制试验条件,显示试验的过程。

高性能的全塑结构
试验箱由坚固耐温环氧树脂制成,极耐腐蚀,不会对试样板(件)造成污染,并具有很低的导热率。且在试验箱盖上装有隔热钢化玻璃,在试验过程中(除雾后),可以透过玻璃观察窗看到试样的试验情况。

复合盐雾试验箱主控制系统
复合雾试验箱的主控制仪采用触摸屏控制仪,中文图形操作界面,人机界面友好。

产品主要技术指标
型号规格
FYWX/Q-750(750mm×1100mm×600mm)
FYWX/Q-900(900mm×600mm×500mm)
FYWX/Q-010(1000mm×1300mm×600mm)
温度范围
(RT+10)~60℃
湿度范围
50℃,100%RH;60℃,50%RH   35%-98%RH(±5%)
温度波动度
±2℃
温度均匀度
≤2℃
湿度偏差
5%RH
盐雾沉降量
2~4ml/80cm2.h
干燥、湿热、强制干燥、浸渍、盐雾周期
1min~999.9h(可调)
试样板安装角度
150~300

产品主要结构
箱体构成
外壳/箱盖
环氧树脂/进口8mm A级PVC增强硬质板,表面光洁平整,耐老化、耐腐蚀
箱盖为8mm A级耐腐蚀PVC板材制造, 附前后两个透明观察窗口
内胆
环氧树脂/8mm A级耐腐蚀PVC板
密封
水密封/箱盖与箱体采用专用发泡密封圈,有效防止盐雾外泄。
喷雾装置
喷塔
PP材料
喷嘴
石英无结晶喷嘴
饱和筒
不锈钢制
水管
耐高温硅橡胶管
加湿系统
加湿管
钛合金电热加湿管
加湿储水箱
PVC制水箱,水位自动控制
加湿盒
PVC制加湿盒
加湿方式
蒸汽加湿
加热系统
加热管
钛合金加热或PTC加热/多点空气加热方式,升温快,温度分布均匀
干燥系统
干燥风机
离心鼓风机
风道
不锈钢制通风风道
控制系统
主控制器
触摸屏控制仪
低压电器
西门子交流接触器

欧姆龙中间继电器

德力西空气断路器

固特固态继电器

PT100温湿度传感器,并加装不锈钢防护套

人民电器熔断器
气动装置
气缸
安全保护装置
电源超载、短路保护
接地保护
超温保护
控制回路过载、短路保护
缺水保护
报警讯响提示

工作过程介绍

循环腐蚀测试的喷雾过程:
盐雾系统由溶剂槽、气动系统、水槽、喷雾塔、喷嘴等组成,通过伯努特原理将盐水从储水桶运送至试验室内,喷雾嘴、发热管工作为箱内提供所要求的湿度和温度,盐溶液通过经过喷雾被压缩空气雾化。
箱内温度通过底部加热棒升高至指定要求,温度稳定后,打开喷雾开关,此时进行盐雾试验,相比较普通盐雾试验机,此状态试验室内温度由加热棒通过加热空气实现,在保证温度均匀性的同时,最大限度的减少普通盐雾试验机水蒸气对试验结果的影响。
活动式喷雾塔设计,便于拆洗和维护,试验空间的利用也更加灵活方便。
创杰仪器盐雾测试系统具有以下几个特点:
1、控制仪:控制器采用韩国原装进口“TEMI-880”16位真彩触摸屏,程序组120组,循环次数总计1200次。
2、温度传感器:防腐蚀铂金电阻PT100Ω/MV
3、加热方式:采用钛合金高速加温电热器,多点布局,稳定均匀性好
4、喷雾系统:塔式喷雾系统,高级石英喷嘴,长时间工作无结晶,雾粒分布均匀
5、盐液收集:符合国家标准漏斗和标准计量筒,沉降量可调可控
6、两极进气减压,确保喷雾气压稳定。
循环腐蚀测试的湿热过程:
湿度系统由水蒸汽发生器、鼓风、水路、冷凝装置等组成,盐雾测试过后,机器会设置一段除雾程序,尽快将盐雾测试的盐雾排出至试验室外;然后水蒸发器会根控制器设定的温湿度进行合适的温度、湿度输出,一般来说,湿度会在温度稳定之后再进行比较精确的校准和恒定。
创杰仪器加湿器系统具有以下几个特点:
1、采用电子并位方式微动加湿系统
2、加湿筒采用整座PVC制成,耐腐蚀
3、采用蒸发器盘管露点湿度(ADP)层流接触除湿方式
4、附过热、溢流双重保护装置
5、水位控制采用机械式浮球水阀,杜绝电子式误动作
6、供湿水采用自动补水系统,适合机器长时间连续稳定运载
静置及干燥过程:
静置及干燥系统在湿热系统的基础上增加了干燥鼓风机,加热丝,空气过滤网等装置,比如需要模拟标准大气压环境试验:温度23℃±2℃,湿度45%~55%RH,首先将上一段的湿热试验通过设置一段除雾程序予以快速清除,营造一个相对干净的试验环境,然后加湿器或除湿系统在控制器下协调工作,产生符合试验要求的环境。
如果需要在湿热试验之后直接进行干燥试验,那么排气孔会打开,同时干燥鼓风机开始工作,在控制器上设定好需要的干燥温度,各工作过程如下图所示:

复合型盐雾试验箱符合以下标准
GB/T 2423.17-1993 盐雾试验
GB/T 2423.18-2000 盐雾试验
GB/T 10125-1997 盐雾试验
ASTM.B117-97 盐雾试验
JIS H8502盐雾试验
IEC68-2-11盐雾试验
IEC68-2-52 1996 盐雾试验

服务承诺

免费上门安装调试、培训操作人员。
产品自交付使用之日起包修壹年,但下述情况除外:
a. 需方操作失误,出现人为故障和损坏;
b. 需方将设备转交他人使用;
c. 其它不应由供货方承受服务。
d. 需方自行修改仪表参数,导致设备无法正常运行.
包修期满后提供有偿服务。

设备使用条件(用户条件)
温度:23±3℃
相对温度:≤75%RH
大气压:86~106Kpa
周围无强烈振动
无阳光直接照射或其他热源直接辐射
周围无强烈气流,当周围空气需要强制流动时,气流不应直接吹到箱体上
周围无强烈电磁场影响
周围无高浓度粉尘及腐蚀性物质
装场地通风良好
为保护设备的正常运行和操作方便,除保持水平以外,设备与墙壁或器物之间应预留60cm间。
有循环自来水和压缩空气装置。
