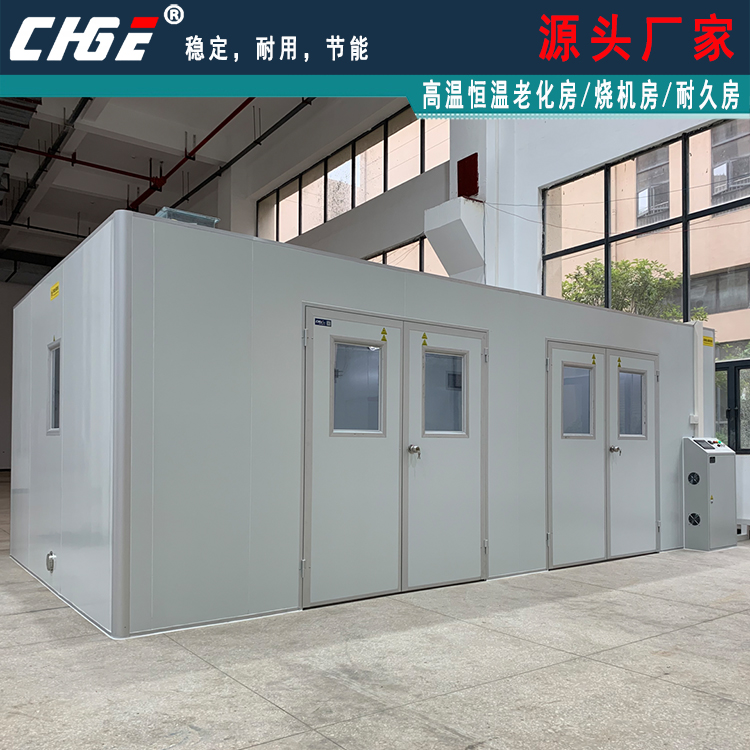

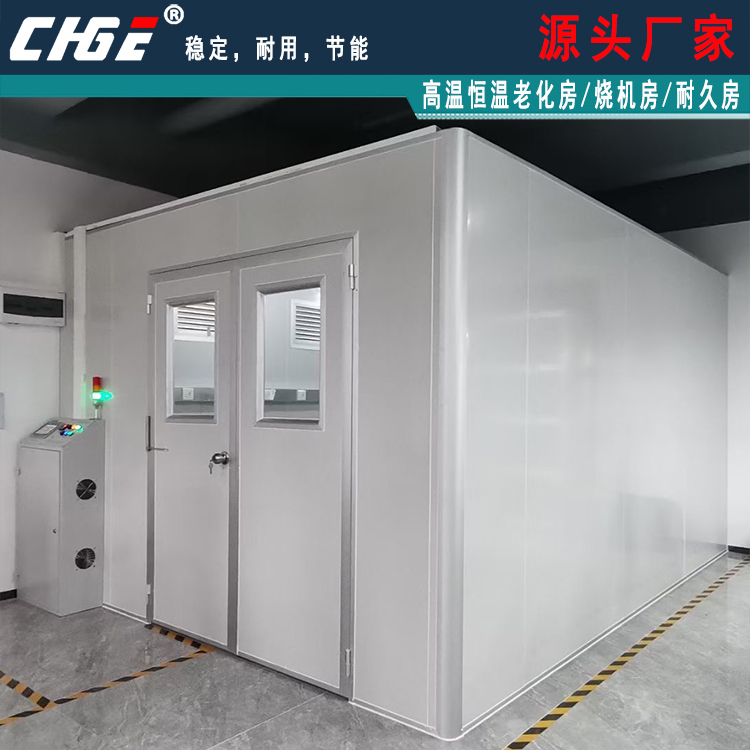

产品名称
|
老化房/恒温老化房/高温老化房/烧机房/煲机室/产品寿命耐久测试间/恒温恒湿试验房
|
|
产品型号
|
ORT-8（非标另定）
|
|
外形尺寸
|
15560*2600*H2500（尺寸可根据客户产品和尺寸定制）
|
|
内尺寸
|
15060*2400*H2300 (含底板和出风道)
|
|
温度范围
|
温度范围：20℃～60℃（温度范围可据客户定制）
|
|
常用温度：25℃，35℃，45℃，55℃，可任意更改切换使用温度，切换温度后可投入使用。
|
|
偏差/均匀性≤±5℃，均匀度可定制，空载/带载测试
|
|
波动度≤±0.5℃
|
|
加热管
|
不锈钢发热管/镍铬合金发热丝；加热丝上方安装防干烧温控器，控制器能显示干烧故障内容
|
|
热交换器
|
纯紫铜管+翅片
|
|
升降温速率
|
大约1℃/min（可定制）
|
|
负载
|
空载测试，升降温过程负载不发热。可定制带负载
|
|
恒温系统结构
|
恒温系统使用两套热交换器配套结构；水道管路安装电动阀，当设置温度≥45℃时，冷水管路自动关闭进入热交换器的水量，让冷水自动回流到外围供水系统；
|
|
控制器
|
7寸触摸屏+温度PLC+温度扩展模块
|
|
控制器功能
|
1、触摸屏内第二级界面能实时显示各点的温度曲线图、湿度显示图
|
|
2、温度监控点18路，安装房内顶部6支分布通道上方左右两边+墙壁左右两边各6支平均分布，从地面起第一排高度350MM，每二排高度1200MM，水平三支平均分布；温度监控与设备联动控制，主界面可设定温度上下限报警值，例设定±2℃时，温度超值后三色灯光报警并显示报警内容(二级加密界面也可自由设置报警时停机或不停机)；配置湿度监控1路（可编写湿度报警范围，显示报警内容）
|
|
3、大容量温度实时采集，记录每一路温度监控点实时温度的变化，采集频率可以更改，最少单位为秒。当记录频繁为600S时可连续记录15天以上。
|
|
4、按制屏配套网口对接电脑管控。
|
|
5、数据导出软件要求：自动生成Excel文档，每路温湿度数据占用一个表格单元格，配套导出数据软件。
|
|
主开关品牌
|
施耐德、欧姆龙、开关电源明伟
|
|
电机
|
三相铝壳电机，每两台电机装配独立的交流接触器及热保护继电器
|
|
电控箱
|
电箱安装在恒温老化房正门右边（尺寸：宽500*厚250*高1300），电箱可安装机脚，内部布局简洁，且安装主漏电开关，安装一套电子电量表；电箱内部线路简洁：温控PLC+扩展模块+继电器+交流接触器+热继电器等。电箱正面安装触摸屏+欧姆龙温控器作超温保护+按钮开关、电源开庆、房内照明灯开关、货架照明灯开关、手动排烟开关；
|
|
系统照明
|
1、要求使用防爆节能LED灯照明，顶底均需布置，亮度要求：地面起1.2M处使用照度计测试照度值不低于250LM;
|
|
2、房体内部两边墙体各出风口安装1条12V/24V LED暖白光灯带,独立的明伟开关电源供电，可调亮度以保证LED的使用寿命；
|
|
烟感报警
|
房内顶部安装2路烟雾报警器；
|
|
排风系统
|
设备房顶安装2路强力排风机，每台排风机功率不低于350W，烟感报警时能自动联动强制排风，也可手动启动排风。
|
|
密封性
|
各门缝不漏风，启动设备风机用小纸条在门外测试纸条无明显摆动；
|
|
设备门
|
设备门安装观察窗（H600*W400)mm；设备门尺寸：1400*2000mm双开；安装门限开关（开门电机降速或停止部份电机工作，程序功能可选择打开或关闭此功能）不使用变频器；安装透明挡风门帘；设备内部开门把手可安装小型省力推杆
|
|
测试孔
|
可安装测试孔，比如：进门房内地面起370mm，左边起550mm为第一个测试孔中心位；同一列孔往上间隔300mm,每列共6个左边17列，每列孔间距800mm，装有安全门的另一边共16列，孔径100mm共198个；提供足够的保温棉堵塞测试孔；
|
|
安全门
|
恒温老化房尾部右边设计1个安全门；尺寸：600*1800mm；安装门限开关，开门延时30秒可声光报警，触摸屏内显示报警内容；安全门内部张贴警示牌
|
|
报警
|
三色声光报警灯
|
|
冷却方式
|
使用方提供∮32mm管道约10--18℃常温水管接头，提供水管配件对接安装调试
|
|
板材
|
组合式拼装板结构；
|
|
内胆：喷塑镀锌彩钢板，表面厚度≥0.5mm保温层100mm耐高温岩棉保温材料，防火等级达到国家防火标准B级；
|
|
外壳：喷塑镀锌彩色钢板，表面厚度≥0.5mm；
|
|
底板保温
|
安装保温底板，底板使用50*50mm方通钢管结构+岩棉填充，表面使用2.5mm钢板平铺焊接+绝缘垫平铺；
|
|
安装周期
|
可多套同时施工，每套平均不超过7天交付；
|
|
噪音
|
设备周边1米处测量≤75dB
|
|
电量监控
|
恒温老化房可配套电子电能表用于监控设备使用电量
|
|
设备故障率
|
连续工作720H≤0.5%（不含人为、停电、停水等因素）
|
|
电源
|
AC/380V±10%、50Hz ，三相五线制
|
|
保护系统，满足设备各种自保护功能
|
1.可靠的接地保护装置；
|
|
2.超温、烟感声光报警；
|
|
3.电源相序、欠压、过压、缺相保护
|
|
4.漏电/过载保护；
|
|
5.加热器防干烧、短路保护；
|
|
6.鼓风电机过载保护；
|
|
随机配件
|
配主要易损件，例如：铠装铂电阻，三相固态继电器，全铝壳鼓风电机，中间继电器，交流接触器，热继电器等
|
